S90BL直流無刷電機
S90BL BRUSHLESS DC MOTOR
基本性能
Genaral Specification
項目 ltem | 性能 Specifications |
繞組方式 Winding Type | 星形 star |
霍爾角度 Hall Effectangle | 120° |
環境溫度 Ambient Temperature | -20°C-+50°C |
絕緣電阻 Insulation Resistance | 100 MΩMin.500VDC |
絕緣等級 Insulation class | B |
電氣強度 Dielectric Strength | 700VAC for 1 minute |
IP等級 Class of lP | 30 |
電機規格
Electrical Specifications
型號 Model | S90BL85-430 | S90BL110-430 | S90BL135-430 |
極數 Number of poles | 4 | 4 | 4 |
相數 Number of phases | 3 | 3 | 3 |
額定電壓 Nominal voltage VDC | 48 | 48 | 48 |
額定轉速 Rated speed RPM | 3000 | 3000 | 3000 |
額定扭矩 Rated torque N-M | 1 | 1.8 | 2.5 |
額定電流 Rated current Amps | 8.3 | 15.6 | 21.8 |
輸出功率 Output power W | 315 | 565 | 785 |
峰值扭矩 Peak torque N-M | 3 | 5.4 | 7.5 |
峰值電流 Peak current Amps | 24.9 | 47 | 65.4 |
力矩常數 Torque constant N-M/A | 0.13 | 0.13 | 0.127 |
反電勢常數 Back EMF constant V/KRPM | 13.7 | 13.7 | 13.3 |
轉動慣量 Rotor inertia Kg.mm2 | 160 | 250 | 340 |
機身長度 Body length mm(L) | 85 | 110 | 112 |
重量 Mass Kg | 3.5 | 4.5 | 5 |
傳感器 sensor | 霍爾 Honeywell | ||
產品防護等級 Product Class of lP | IP42 | ||
存儲環境溫度 Storage ambient temperature | -25°C-+70°C | ||
產品表面溫度 Product surface temperature | <=80°C | ||
環境濕度 Ambient humidity | 85% RH或以下《無結露) <=85% RH | ||
工作環境 Working environment | 戶外(無陽光直射),無腐蝕氣體,無易燃氣體,無油霧,無塵埃 No direct sunlight,non-corrosive gas, none flammable gas ,no oil misit,no dust | ||

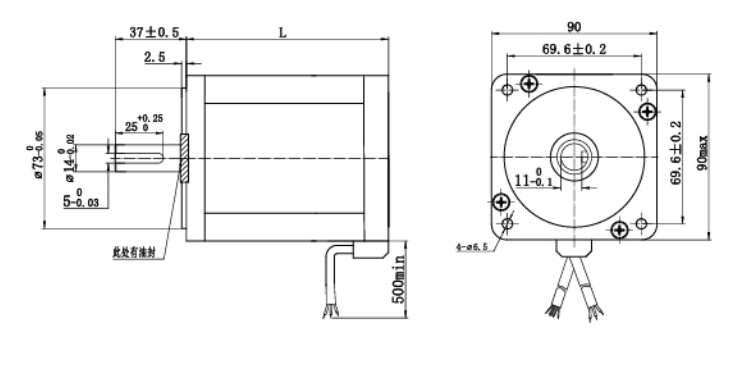

電機外形尺寸
Dimensions
單位
Unit=mm

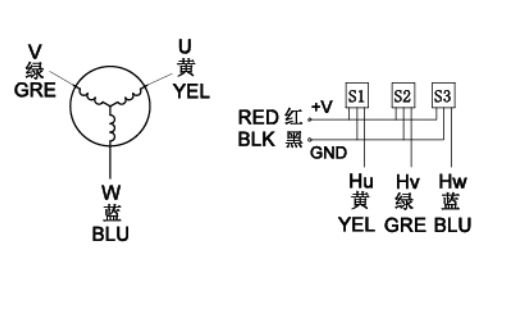

接線圖
Wiring Diagram
