1.8°35mm直線電機

1.8°35MM(NEMA14)LINEAR MOTOR

基本性能

Genaral Specification

項目

ltem

性能

Specifications

步距角

Step Angle

1.8°

溫升

Temperature Rise

80°Cmax

環境溫度

Ambient Temperature

-20°C-+50°C

絕緣電阻

Insulation Resistance

100 MΩMin.500VDC

絕緣等級

Insulation class

B

電氣強度

Dielectric Strength

700VAC for 1 minute

IP等級

Class of IP

30

電機規格

Electrical Specifications

型號 Model No	步距角 Step Angle	機身 Model Length	電流 Current phase	電阻 Resistance phase	電感 Inductance phase	靜扭矩 Holding Torque	引出線 Number of Leads	重量 Weight
型號 Model No	(°)	mm	A	Ω	mH	N.M	NO.	g
S35BYGL28-080A4	1.8	28	0.8	5.0	5.0	12	4	130
S35BYGL34-080A4	1.8	34	0.8	6.5	9.8	18	4	170

注:L2長度可根據客戶要求定制。

Note: L legth can be cutomized according to customer requirements.

絲桿參數

Screw parameter

直徑 Diameter	絲桿直徑 Screw diameter	導程 Lead	導程 Lead	步長 Step	步長 Step	螺母軸向間隙 Nut axial clearance
(mm)	(inch)	(mm)	(inch)	1.8°(°)	0.9°(°)	(mm)
6.35	0.25	0.79375	0.0313	0.004	0.002	0.02-0.03
6.35	0.25	1	0.0394	0.005	0.0025	0.02-0.03
6.35	0.25	1.5875	0.0625	0.0079	0.004	0.02-0.03
6.35	0.25	2	0.0787	0.01	0.005	0.02-0.03
6.35	0.25	2.4384	0.096	0.0122	0.0061	0.02-0.03
6.35	0.25	2.54	0.1	0.0127	0.0064	0.02-0.03
6.35	0.25	3	0.1181	0.015	0.0075	0.02-0.03
6.35	0.25	3.175	0.125	0.0159	0.0079	0.02-0.03
6.35	0.25	4.8768	0.192	0.024384	0.012192	0.02-0.03
6.35	0.25	5.08	0.2	0.0254	0.0127	0.02-0.03
6.35	0.25	6.35	0.25	0.0318	0.0159	0.02-0.03
6.35	0.25	8.4582	0.333	0.0423	0.0211	0.02-0.03
6.35	0.25	12.7	0.5	0.0635	0.0318	0.02-0.03

注:直線電機所配螺母可根據客戶要求提供,通用螺母為三角形螺母、圓形螺母、消隱螺母

Note: Nuts for linear motor can be provided according to customer requirements, general nuts for triangle nuts, round nuts,blanking nuts.

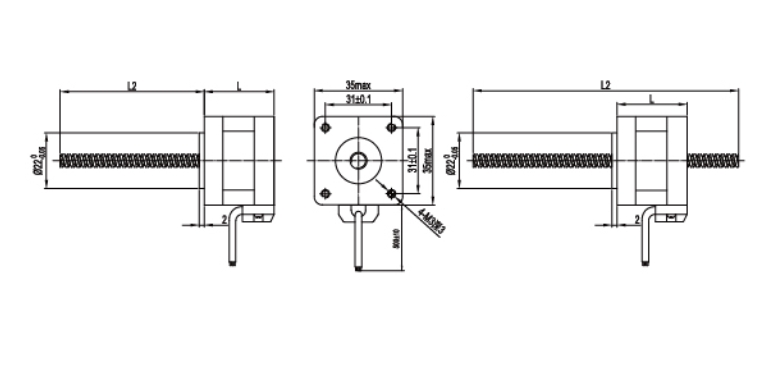

電機外形尺寸

Dimensions

單位

Unit=mm

微信截圖_20240710090038

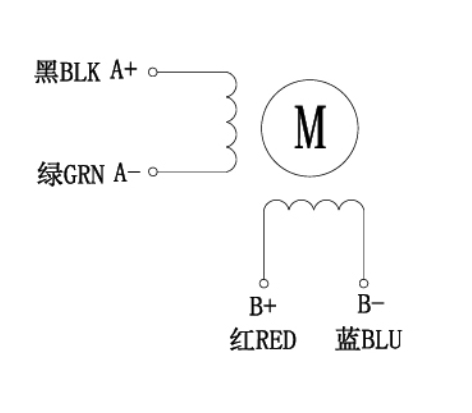

接線圖

Wiring Diagram

微信截圖_20240710090107
